Serie GH-FT

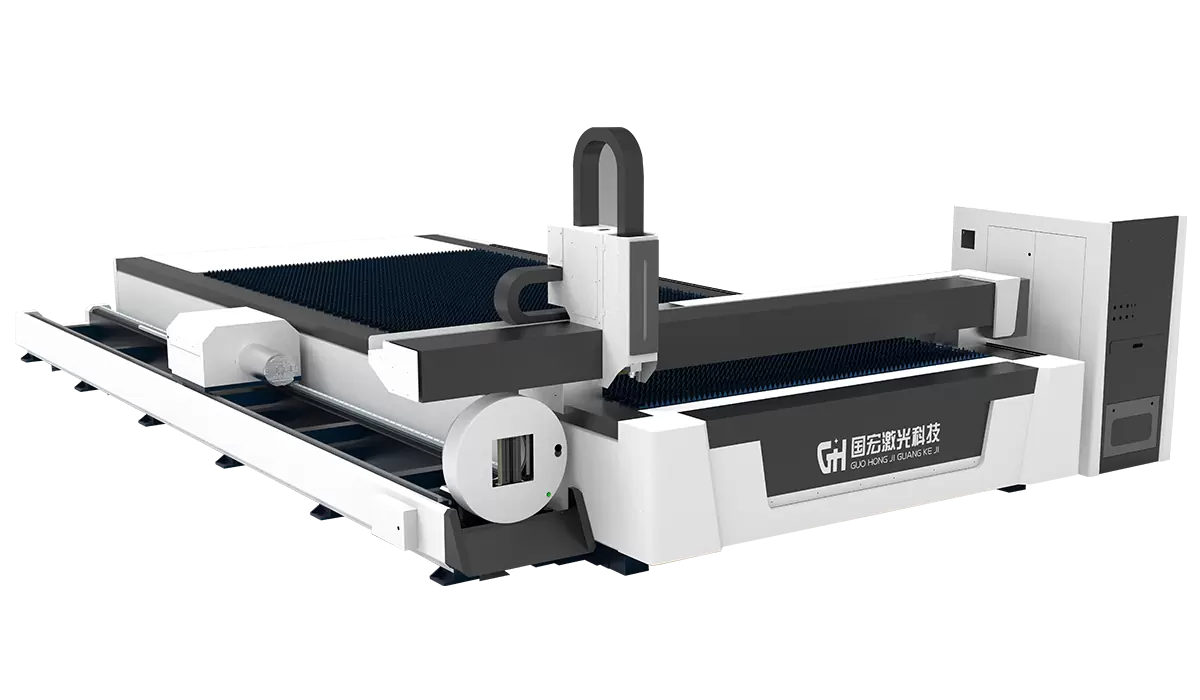

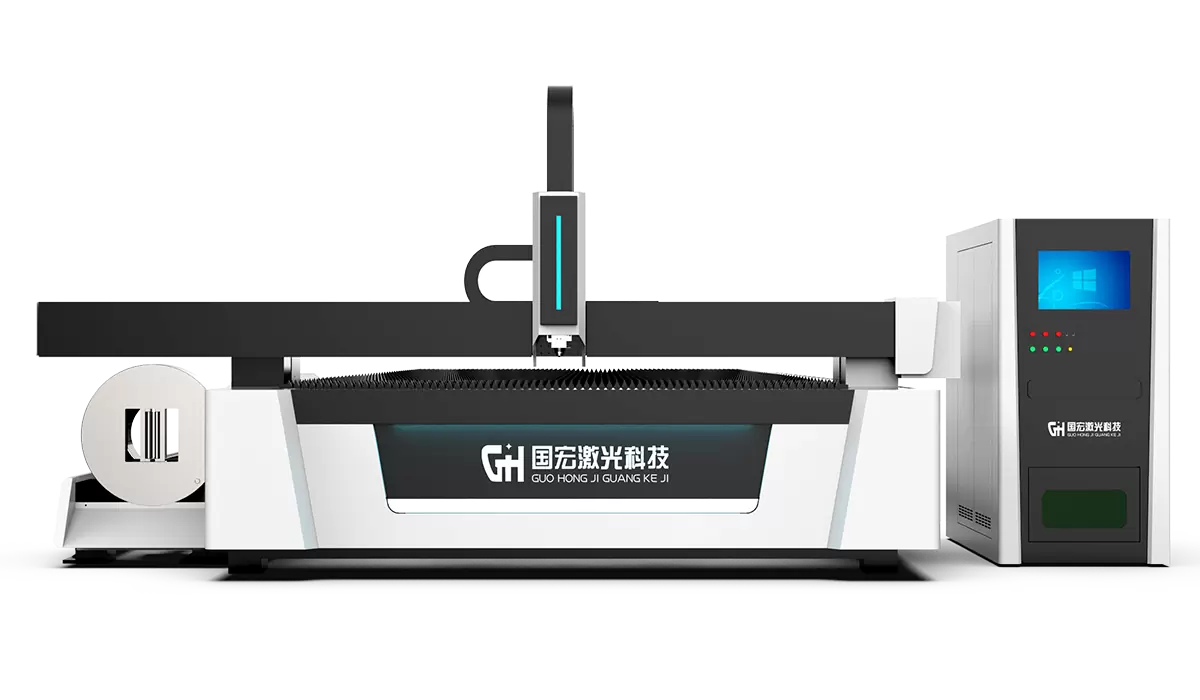

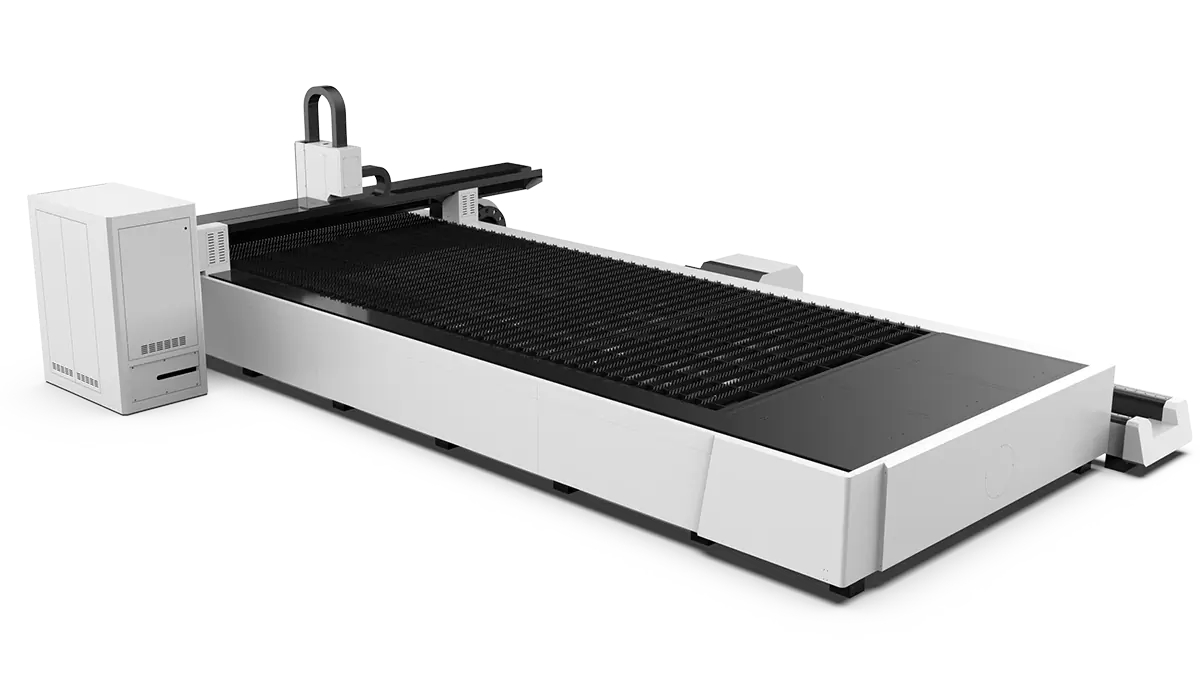

Máquina cortadora láser de láminas y tubos

Introducción del producto

1. Doble uso y ahorro de costos, no solo corta placas de metal, sino también tuberías de metal. Ahorre costos y espacio, mejore la eficiencia de la producción

2. Bancada de la máquina soldada de acero de alta resistencia, que aplica tecnología de recocido de alivio de tensión para eliminar la tensión residual de la bancada, garantiza la estabilidad a largo plazo y la no deformación de la bancada de la máquina.

3. Viga de aluminio de alta resistencia de grado aeronáutico, peso ligero, pequeña inercia, mecanizado en bruto después del recocido para eliminar la tensión interna y acabado después del tratamiento de envejecimiento por vibración secundaria, para garantizar la resistencia y estabilidad generales de la viga.

4. Mandriles neumáticos dobles, que adoptan un diseño de abrazadera neumática en ambos lados y pueden modular el centro automáticamente

5.Sistema de control inteligente, el software de corte CypCut es un conjunto de software especialmente desarrollado para la personalización profunda de la industria del corte por láser, fácil de usar, rico en funciones y adecuado para diversas ocasiones de procesamiento.

Welded Machine Bed

Cama de máquina soldada


La cama está soldada en secciones con acero estructural al carbono ordinario. Después de la soldadura, se mecaniza después del recocido para aliviar la tensión y luego se somete a envejecimiento por vibración, de modo que la tensión de la soldadura y el mecanizado se pueda eliminar por completo, asegurando una excelente rigidez, alta resistencia y alta precisión de la bancada de la máquina; cuando funciona a alta velocidad, la vibración se suprime a un nivel bajo y la precisión de corte es alta, lo que garantiza una buena estabilidad de la máquina de corte por láser.

Viga de aluminio


La viga adopta la viga de aluminio, después del envejecimiento artificial y el proceso de endurecimiento por solución, la viga tiene alta rigidez, buena calidad de superficie y alta integridad, etc. Mientras tanto, tiene una alta flexibilidad que permite que la máquina de corte pueda alcanzar varias formas a alta velocidad. Corte de metales bajo la condición de precisión satisfactoria.

Aluminum Beam

Laser Cutting Head


Cabezal de corte láser

El cabezal de corte láser con enfoque automático puede ajustar automáticamente la distancia focal, lo que hace que la operación sea simple, conveniente, rápida y precisa. También acorte el tiempo de perforación, mejore la calidad de la perforación y corte a alta velocidad para ahorrar tiempo.

Mandril de alta precisión

Mandril neumático de carrera completa, centrado con un clic, liberación y sujeción de las mordazas con un clic, centrado automático, sujeción rápida y eficiente, estable y confiable

High precision chuck

Parámetros técnicos

Modelo GH-FT3015 GH-FT4015 GH-FT4020 GH-FT6015 GH-FT6020 GH-FT6025
Área de trabajo 3050*1530mm 4050*1530mm 4050*2030mm 6050*1530mm 6050*2030mm 6050*2530mm
potencia del láser 1000W/1500W/2000W/3000W/4000W/6000W
Longitud efectiva de corte del tubo 3m/6m/9m
Diámetro de corte efectivo de tubos redondos Φ20-Φ220mm
Diámetro efectivo de corte de tubos cuadrados Φ20-Φ220mm
Precisión de posicionamiento ±0,05 mm
Precisión de reposicionamiento repetido ±0,03 mm
