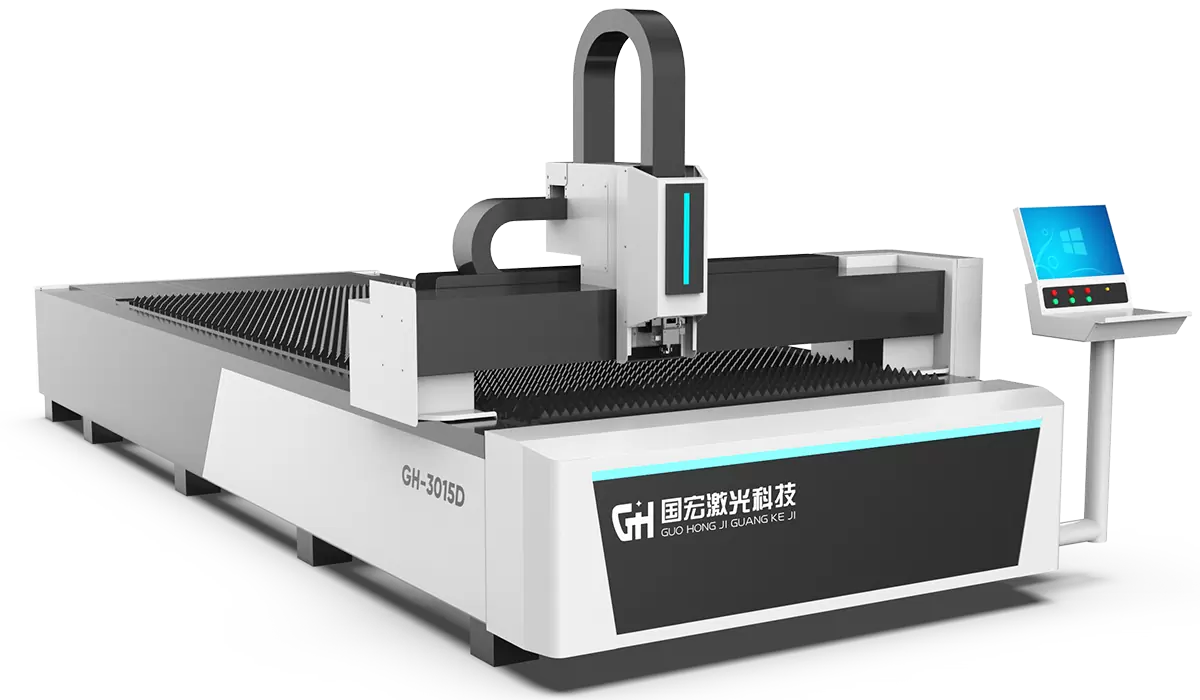

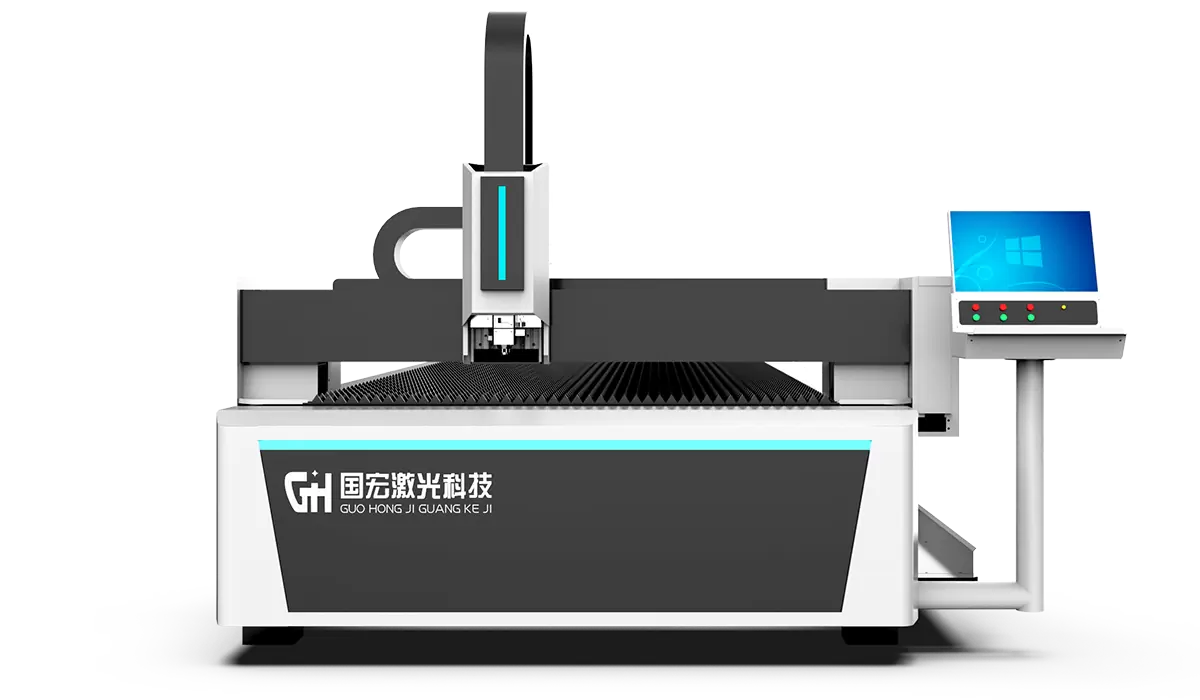

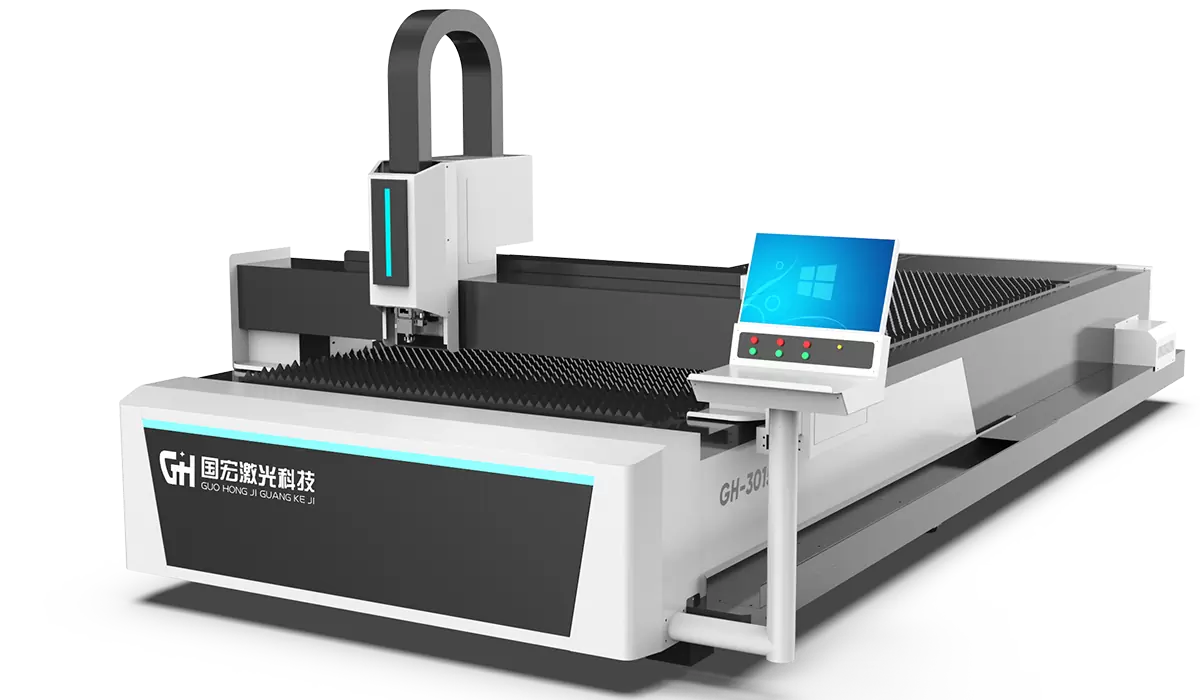

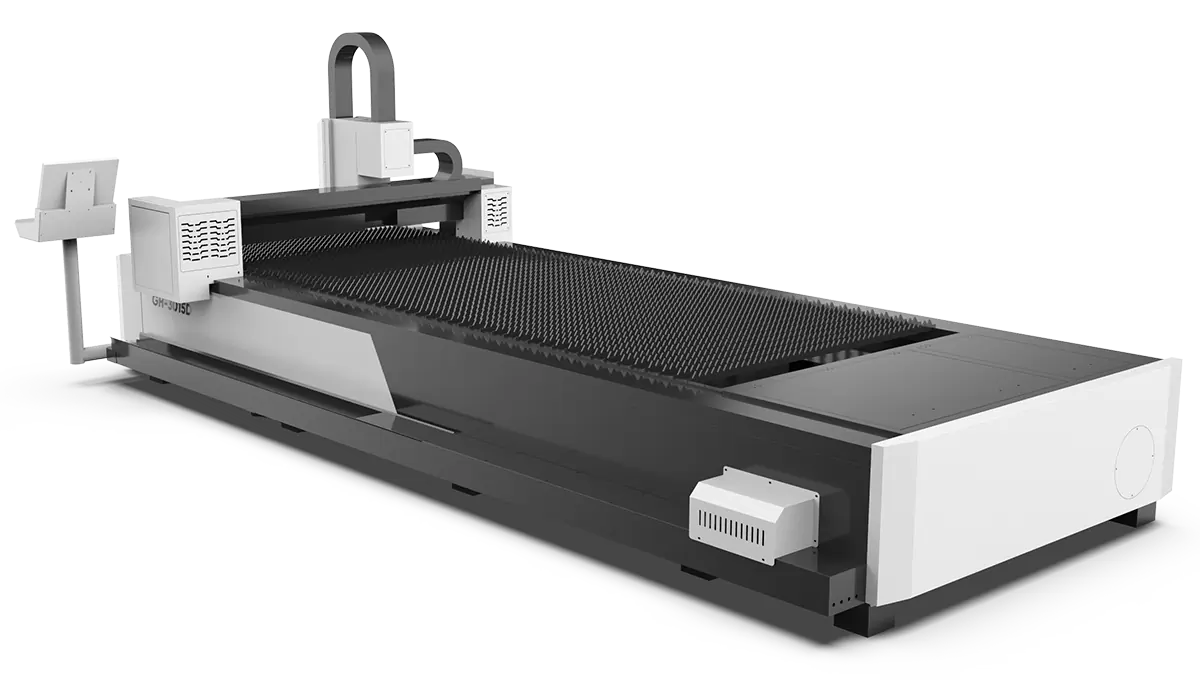

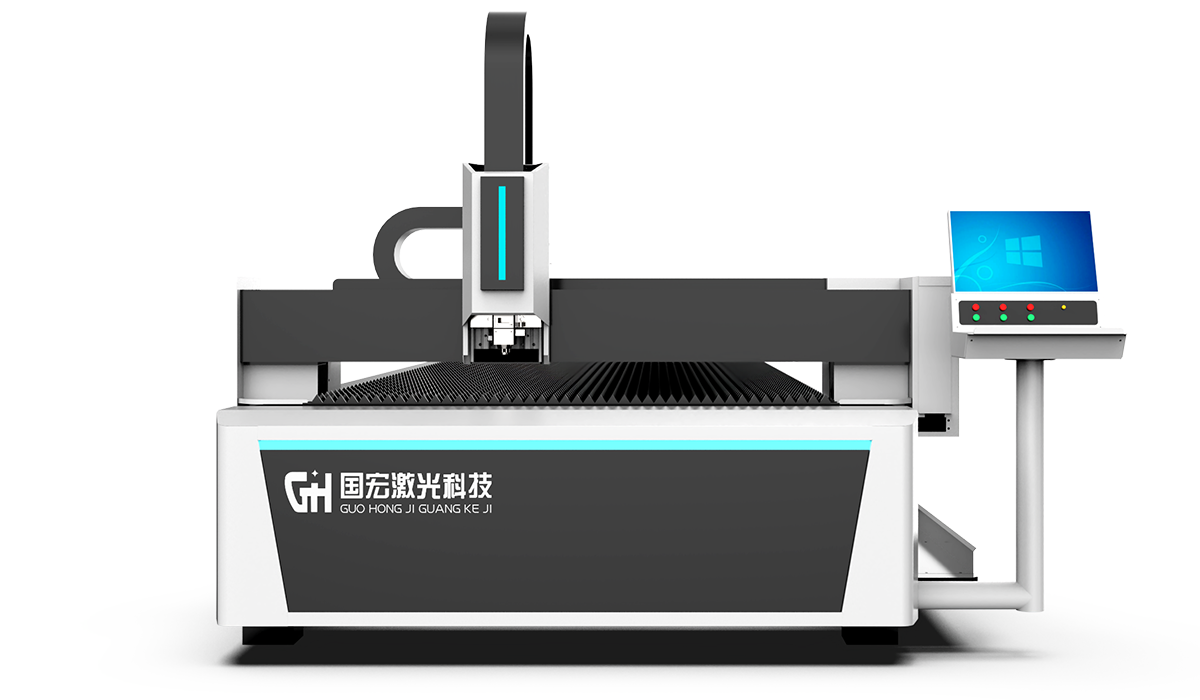

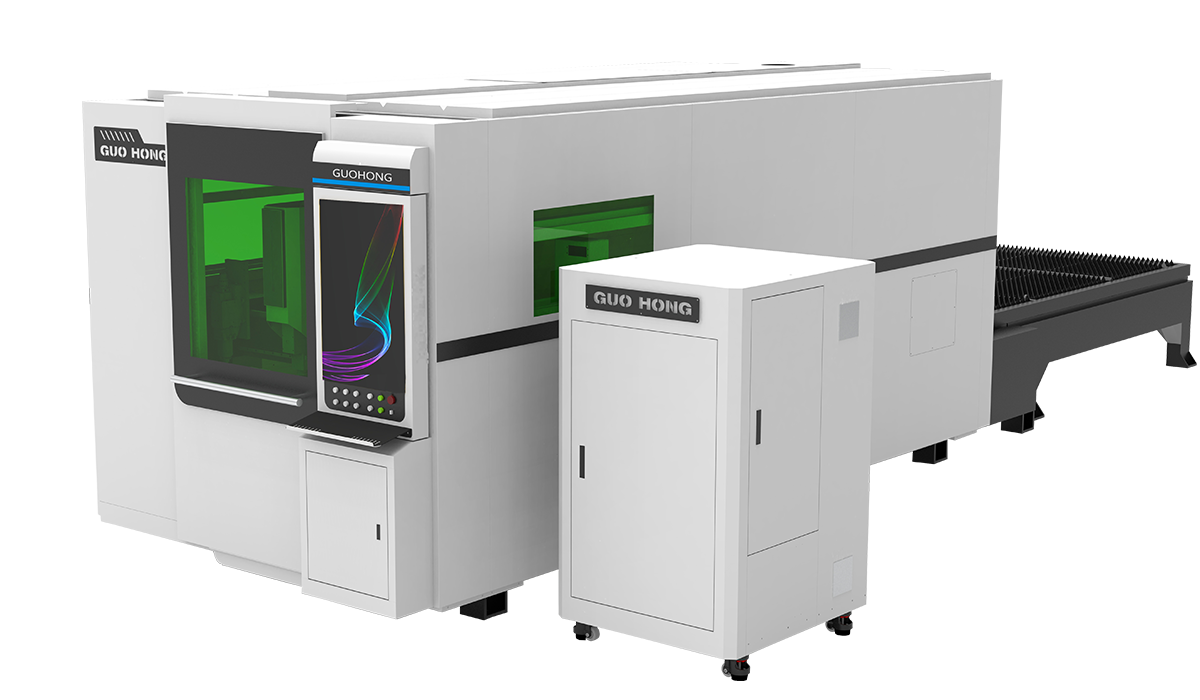

Serie GH-F
Máquina de corte por láser de chapa

1.Sistema de corte por láser profesional, simple y conveniente de operar, fácil de aprender y usar, y fácil de mantener.

2. Guía deslizante HIWIN de Taiwán, electrodomésticos Delixi.

3. Láser de fibra RAYCUS de marca famosa, cabezal de corte TAG/RAYTOOLS/WSX opcional.

4. Adoptando un mecanismo de transmisión de guía importado y un servomotor, con alta precisión de corte.

  • Serie GH-F
  • Serie GH-F
  • Serie GH-F
  • Serie GH-F

Introducción del producto

La máquina cortadora láser de fibra serie GH-F es una máquina cortadora láser de chapa de plataforma única desarrollada independientemente por nuestra empresa. Esta máquina de corte por láser está equipada con un sistema de transmisión convencional internacional, una nueva generación de bancada de máquina de soldar y vigas de aluminio, un módulo de control de circuito de aire de nuevo diseño, un nuevo sistema de control optimizado, etc. La máquina de corte por láser está equipada con una nueva fibra avanzada. Láser y cabezal de corte por láser, con un rendimiento integral superior. Esta máquina cortadora por láser de fibra es inteligente, eficiente y fácil de operar. La máquina tiene las ventajas de alta velocidad de corte, buen efecto de corte, bajo costo operativo, procesamiento diverso y rendimiento estable.

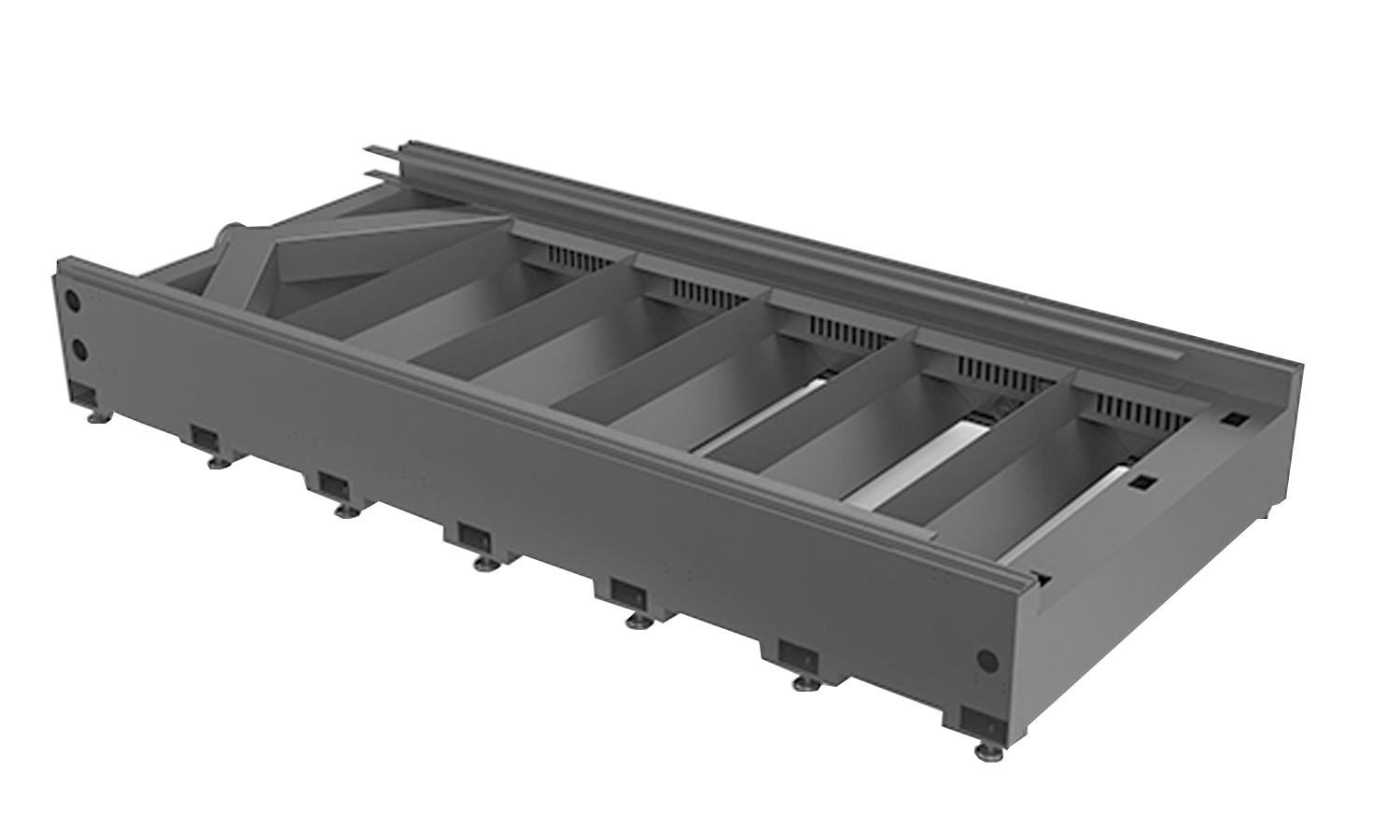

Cama de máquina soldada


La cama está soldada en secciones con acero estructural al carbono ordinario. Después de la soldadura, se mecaniza después del recocido para aliviar la tensión y luego se somete a envejecimiento por vibración, de modo que la tensión de la soldadura y el mecanizado se pueda eliminar por completo, asegurando una excelente rigidez, alta resistencia y alta precisión de la bancada de la máquina; cuando funciona a alta velocidad, la vibración se suprime a un nivel bajo y la precisión de corte es alta, lo que garantiza una buena estabilidad de la máquina de corte por láser.

Welded Machine Bed

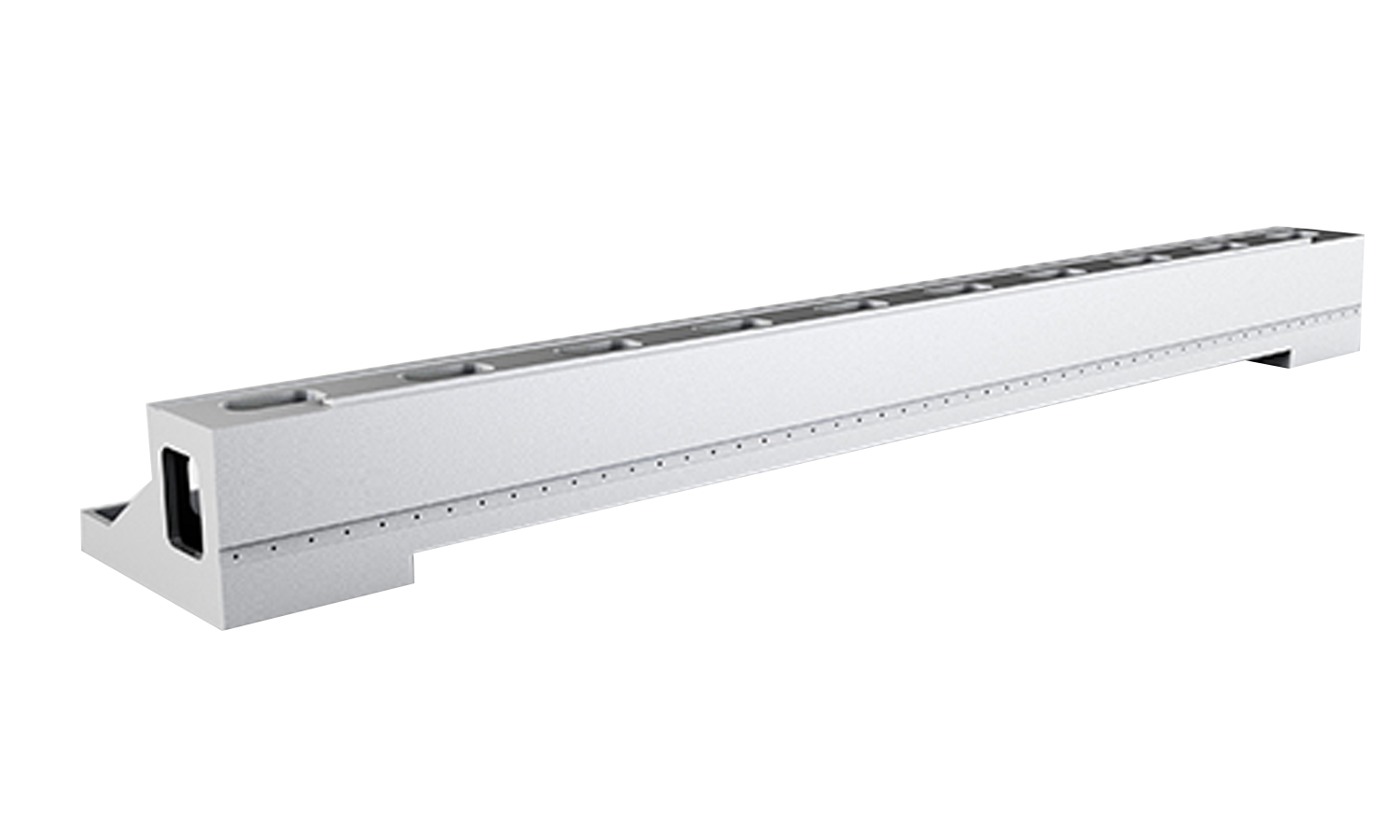

Aluminum Beam


Viga de aluminio


La viga adopta la viga de aluminio, después del envejecimiento artificial y el proceso de endurecimiento por solución, la viga tiene alta rigidez, buena calidad de superficie y alta integridad, etc. Mientras tanto, tiene una alta flexibilidad que permite que la máquina de corte pueda alcanzar varias formas a alta velocidad. Corte de metales bajo la condición de precisión satisfactoria.

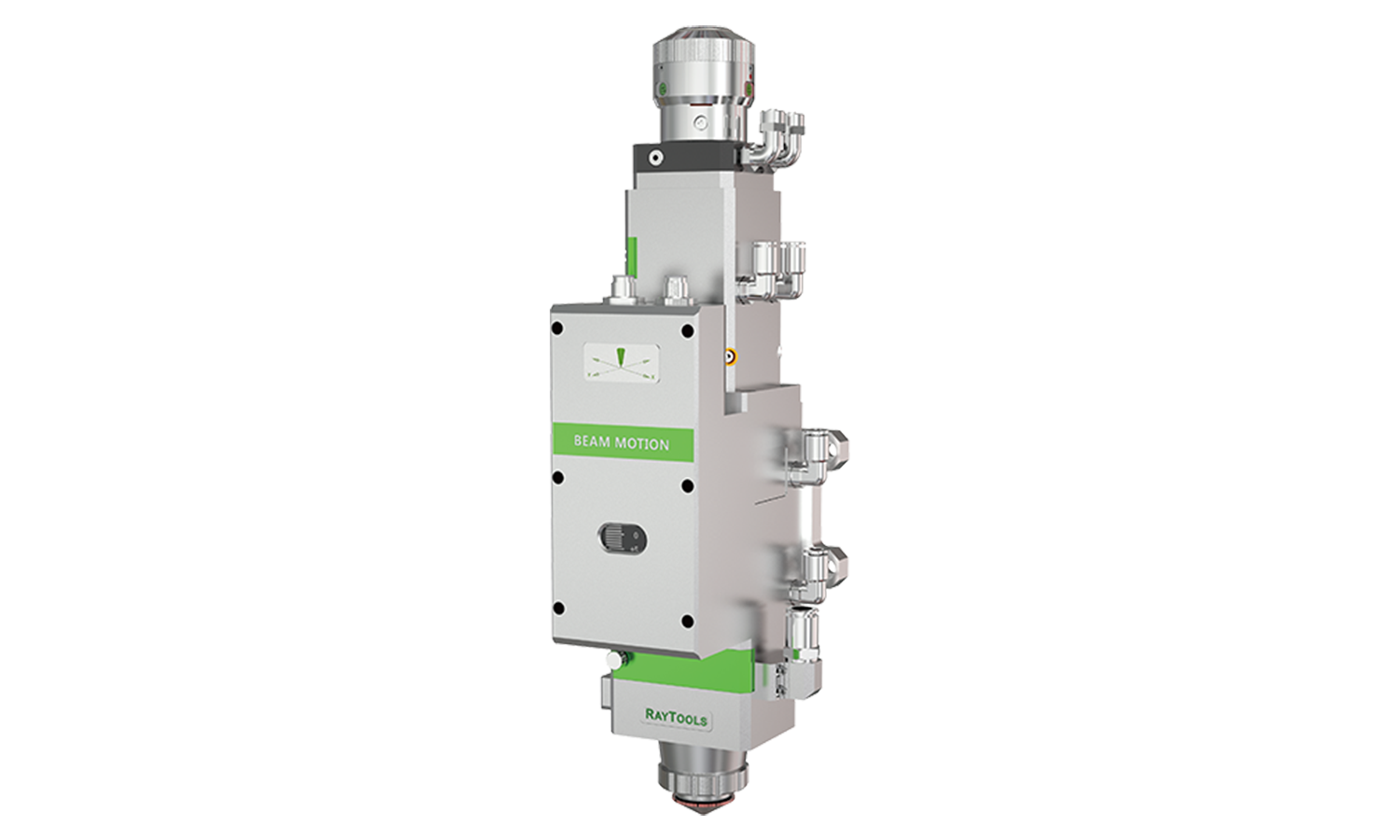

Cabezal de corte láser


El cabezal de corte láser con enfoque automático puede ajustar automáticamente la distancia focal, lo que hace que la operación sea simple, conveniente, rápida y precisa. También acorte el tiempo de perforación, mejore la calidad de la perforación y corte a alta velocidad para ahorrar tiempo.

Laser Cutting Head

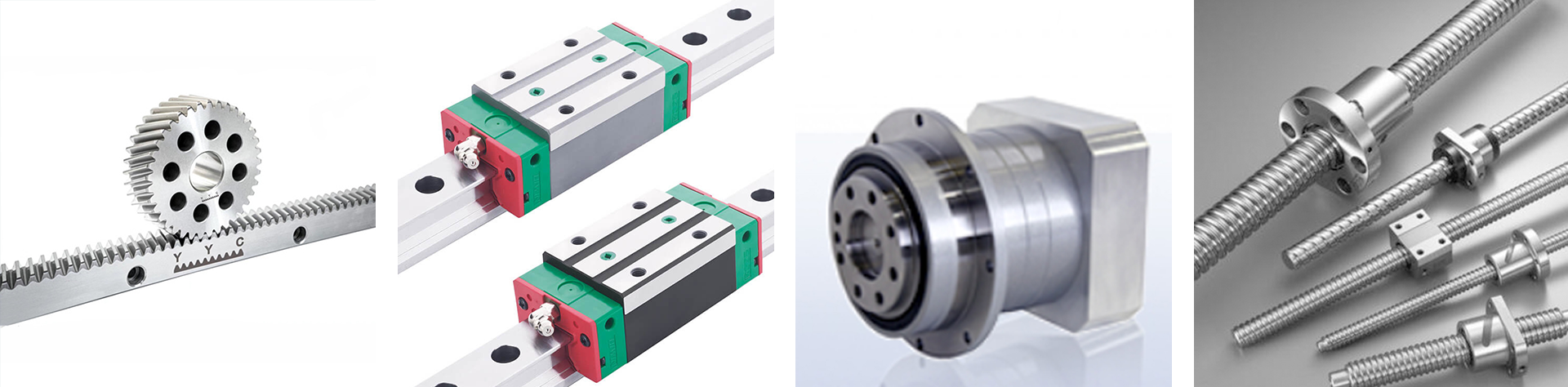

Componentes clave de la transmisión

Los componentes clave de la transmisión adoptan la configuración importada más avanzada, alta estabilidad y confiabilidad, excelente precisión de funcionamiento real, garantizan que nuestra maquinaria tenga el mejor rendimiento de transmisión. Consulte la hoja de datos de especificaciones del equipo para obtener detalles de configuración.


Key Transmission Components.png


Parámetros técnicos

Modo GH-F3015 GH-F4015 GH-F4020 GH-F6015 GH-F6020 GH-F6025
Área de trabajo 3000*1500mm 4000*1500mm 4000*2000mm 6000*1500mm 6000*2000mm 6000*2500mm
Potencia del láser 1000-120000W
Precisión de posicionamiento ±0,03 milímetros
Precisión de posicionamiento repetitivo ±0,02 mm
