Serie GH-T

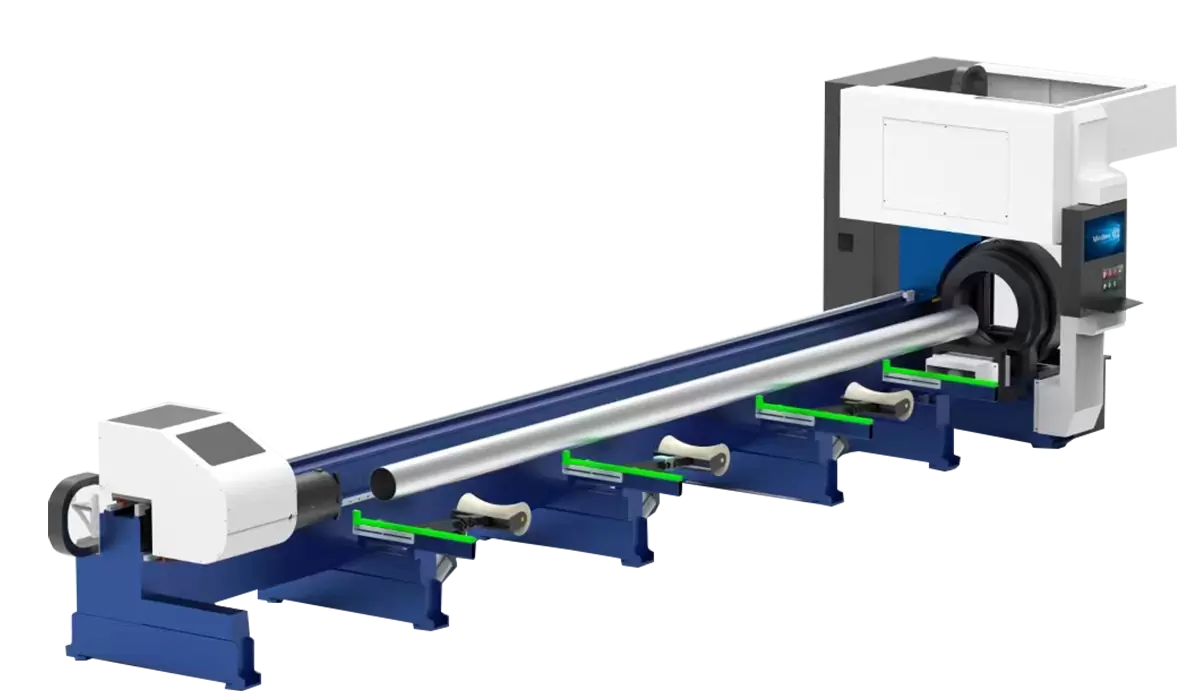

Máquina de corte por láser de tubos montada lateralmente

Introducción del producto

1. Estructura mecánica lateral de alta resistencia en el bastidor de la máquina, con tratamiento de recocido por alivio de tensiones a 600°C, que proporciona una rigidez estructural excepcional, mínima deformación y vibración, manteniendo una precisión extremadamente alta

2. Integra funciones como mordaza neumática doble de alta velocidad, sujeción en 2S y cola extremadamente corta, ofreciendo soluciones de corte y procesamiento de tubos simples, seguras y ecológicas

3. Sistema de control inteligente con software CypCut, desarrollado específicamente para la industria de corte láser, de fácil uso, funciones completas y adaptable a diversos entornos de procesamiento

4. Compatible con múltiples tipos de procesamiento de tubos, permitiendo secciones transversales flexibles y diversas para satisfacer las variadas necesidades de los clientes

Professional pipe cutting system.png

Sistema profesional de corte de tubos


Desarrollado específicamente para el procesamiento de tubos. Soporta corte de alta precisión y eficiencia en tubos cuadrados, redondos, ovalados, en forma de pista, ángulos y perfiles en U.

Estructura de bastidor innovadora


El bastidor de la máquina está fabricado mediante soldadura de tubos y placas de acero, destacando por su estructura estable y racional, alta estabilidad, resistencia y precisión.

Brand new bed structure.png

Special steel centering.png

Centrado de aceros especiales


Soporta centrado de perfiles en L, en U, vigas I y otros aceros especiales para mejorar la precisión de corte

Mordaza de alta precisión


Mordaza neumática de carrera completa, centrado con un clic, liberación y sujeción de mordazas automática, rápido y eficiente, con sujeción estable y confiable

High precision chuck.png

Parámetros técnicos

ModeloGH-T120GH-T165GH-T220GH-T300GH-T350GH-T450GH-T520
Rango de sujeción de la mordazaØ20-Ø120mmØ20-Ø165mmØ20-Ø220mmØ20-Ø300mmØ20-Ø350mmØ20-Ø450mmØ20-Ø520mm
Potencia del láser1000W/1500W/2000W/3000W/4000W/6000W
Velocidad máxima de rotación de la mordaza140r/min140r/min140r/min120r/min120r/min120r/min120r/min
Carga máxima de la mordaza80kg120kg200kg600kg600kg1100kg1600kg
Longitud efectiva de corte de tubos3m/6m/9m/12m
Precisión de posicionamiento±0.1mm
Precisión de reposicionamiento repetido±0.1mm
